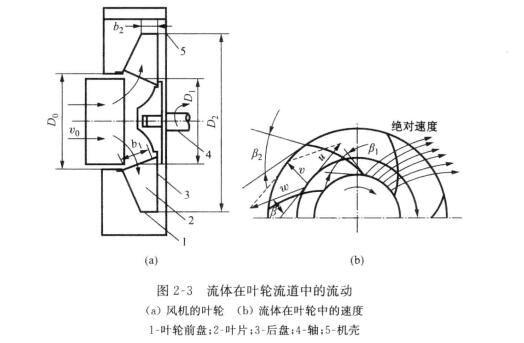

渣浆泵叶轮的几何参数,叶轮流道的几何形状如图2-3所示。其中,D0为叶轮进口直径,D1、D2为叶片的进、出口直径,b1、b2为叶片的进、出口宽度,β1、β2为叶片进、出口的安装角度。它指叶片进、出口处的切线与圆周速度反方向线之间的夹角,用来表明叶片的弯曲方向。
流体在叶轮中的运动很复杂,是一个复合运动。当叶轮旋转时,在叶片进口“1"处,流体一方面随叶轮旋转作圆周牵连运动.其圆周速度为u1;另一方面又沿叶片方向作相对于叶片的相对运动,其相对速度为w1。因此,叶轮中的流体相对于地面的运动称为绝对运动,其绝对速度为v1。流体在进口处的绝对速度v1应为u1与w1,两者之矢量和。同理,在叶片出口“2”处,流体的圆周速度u2,与相对速度w2,之矢量和为绝对速度v2。
